Geodäten beschreiben Punkte auf einer Kugeloberfläche und sind Namensgeber für sog. Geodätische Kuppeln.
("...In der Mathematik verwendet man den Begriff geodätisch für die theoretisch kürzeste Verbindung zwischen zwei Punkten auf gekrümmten Flächen – die geodätische Linie, welche auf der Erdkugel einem Großkreis (Orthodrome) entspricht. ..." Quelle: Wikipedia https://de.wikipedia.org/wiki/Geod%C3%A4sie
Vom Wunsch beflügelt, selbst einmal eine solche Kuppel zu bauen, probiere ich mich seit einiger Zeit an der Fertigung der einzelnen Bauteile.
Nach einigen Jahren des Nachdenkens und anschauen von vielen Videos, habe ich nun endlich den Schritt in die Realisierung gewagt und einen Bausatz entworfen.
Die Erkenntnisse und Ergebnisse, sowie den Bauplan, Bausatz und die Bauanleitung möchte ich allen gerne hier zur Verfügung stellen.
Großer Dank geht an Andreas Reiter von "A&O Audio", der mir mit dem Anfertigen von CAD-Zeichnungen geholfen hat, die Stahlverbinder zu gestalten.
Aufbauanleitung
Im Folgenden wird Schritt für Schritt beschrieben, wie man den Bausatz der Geodätischen V2-Kuppel am einfachsten aufbaut:

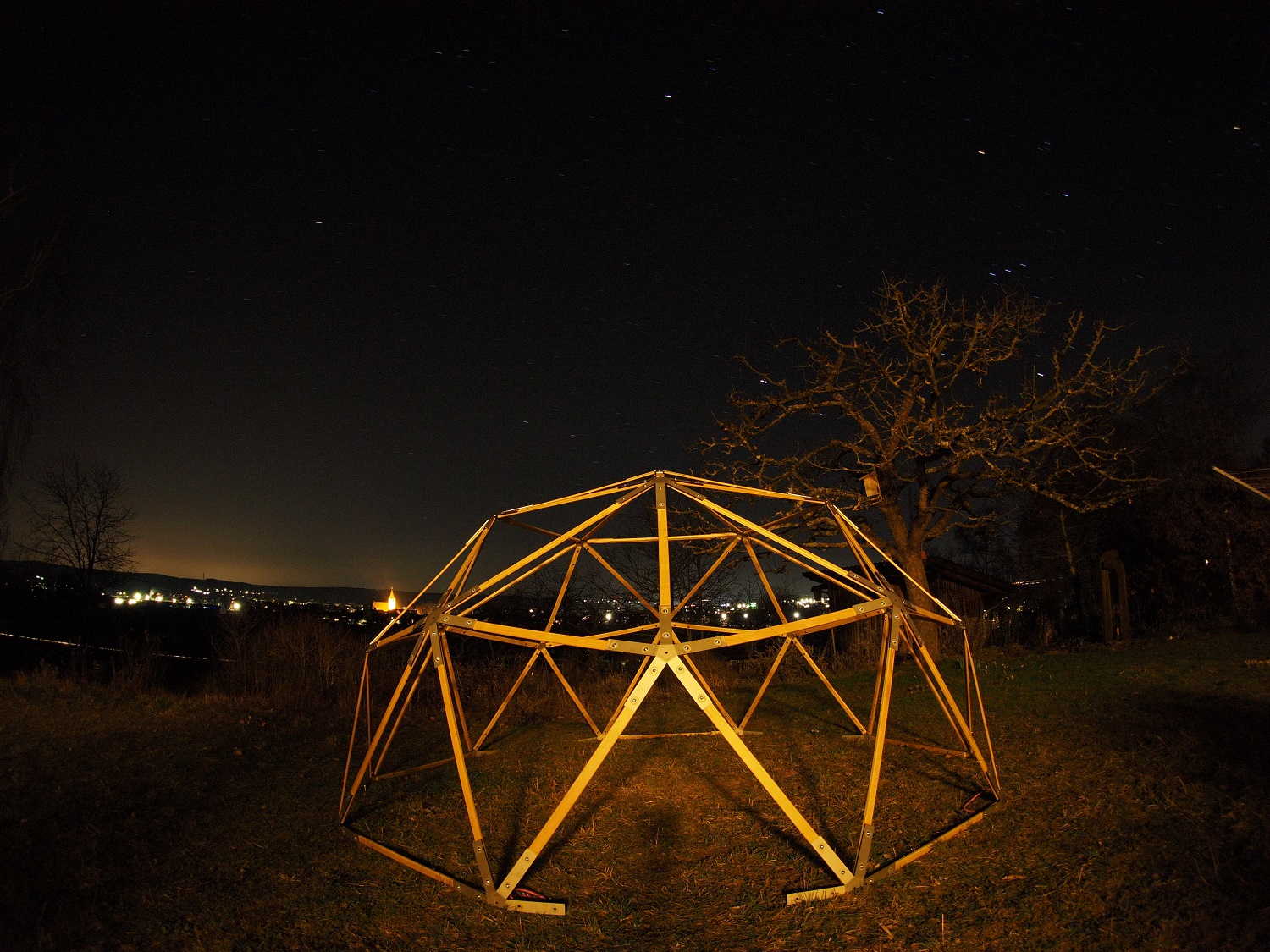

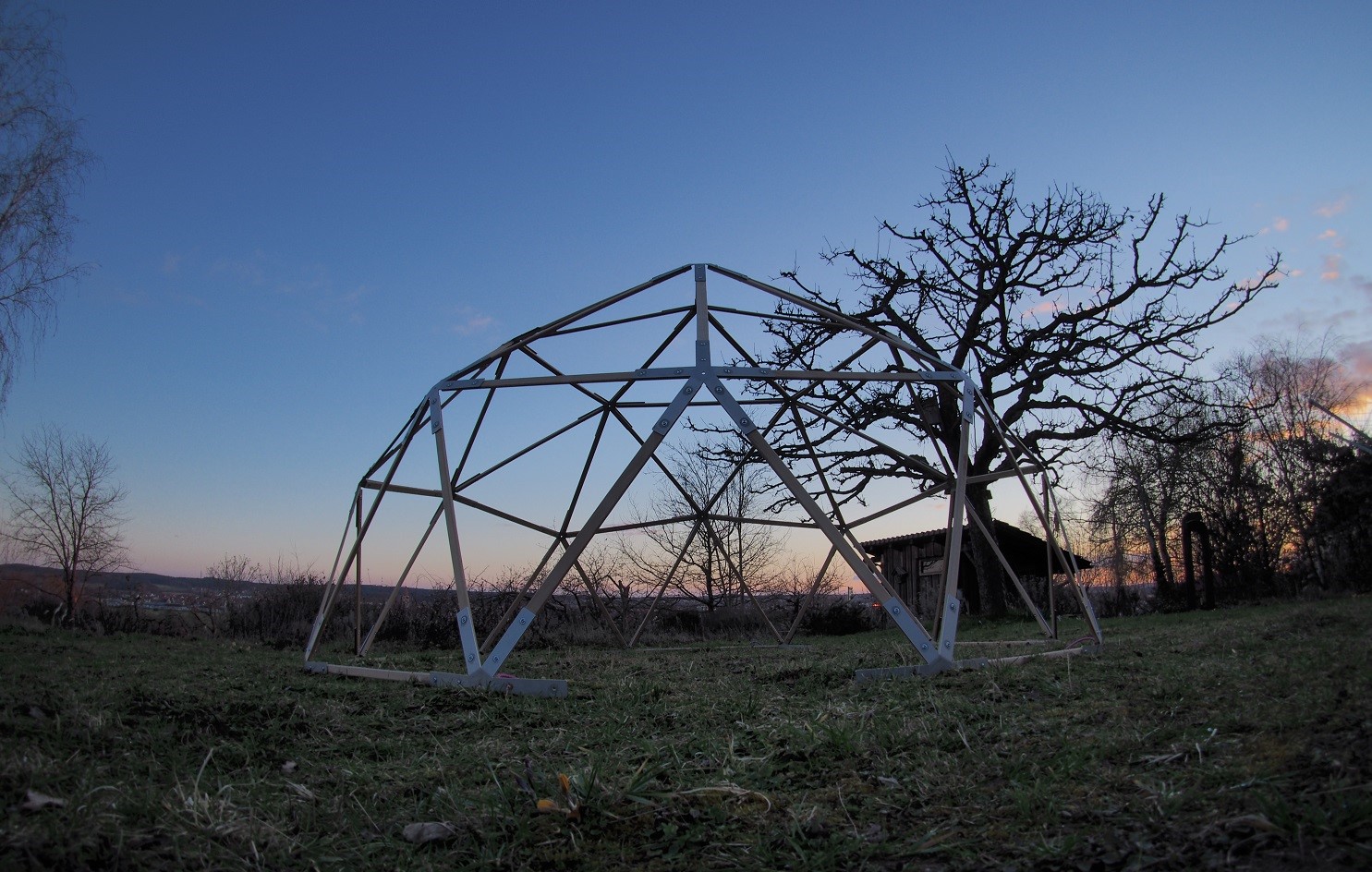

Geodätische V2-Kuppel - Bausatz mit Anleitung
Der Kuppel-Bausatz für diese V2-Kuppel besteht aus insgesamt 60 Stangen.
30 davon mit der Länge "A" (lang) und 30 mit der Länge "B" (kurz).
A = r x 0,61803
B = r x 0,54653
r = der Radius der gewünschten Kuppel.
Die Streben werden an 26 Verbindern, bestehend aus 6 x "Fünfer"-, 10 x "Sechser"- und 10 x "Vierer"-Verbindern, zusammengefügt.
Malerialliste:
- 30 x lange Streben (A)
- 30 x kurze Streben (B)
- 6 x "Fünfer"-Verbinder
- 10 x "Sechser"-Verbinder
- 10 x "Vierer"-Verbinder
- 240 Schrauben M6xX
- 240 Muttern M6
- Alternativ zu den Muttern sind sog. Einschlagmuttern zu empfehlen, die vorher in die Streben eingeschlagen werden müssen.
- Beilagscheiben
Aufbau-Anleitung:
1)
Zuerst legt man einen Kreis aus langen Streben "A" (10x) und verschraubt diese locker an den "Vierer"-Verbindern.
2)
Ausgehend von den Boden-Verbindern werden nun abwechselnd Dreiecke in der folgenden Art gebildet:
/B _A_ B\ sowie /A _A_ A\
2.1)
Ausrichtung für den Eingang beachten!
Der Eingang wird an der Stelle eines "Fünfer"-Verbinders platziert.
D.h. beim Zusammentreffen von den kurzen "B"-Streben.
3)
Beim Zusammentreffen von "B" werden "Fünfer"-Verbinder und beim Zusammentreffen von "A" die "Sechser"-Verbinder angeschraubt.
4)
Die entstandenen Dreieckspitzen werden ringsum mit "B" verbunden zu einem "Kreis", der aus auf- und ab-steigenden Stangen besteht.
5)
Ausgehend von den "Fünfer"-Verbindern laufen nun je eine "B" weiter nach oben.
6)
Ausgehend von den "Sechser"-Verbindern laufen zwei "A" weiter nach oben.
7)
Die Enden werden mit "Sechser"-Verbindern befestigt und ergeben und ergeben damit das obere Fünfeck - umgeben von "A"-Streben.
8)
Zum Abschluss laufen "B"-Streben zum oberen Zentrum in den 5-Stern an der Spitze der Kuppel.
Bauplan in Abschnitten und Bildern:
(folgen demnächst)
Wenn du Interesse hast an diesem Bausatz, melde dich gerne per Mail bei
